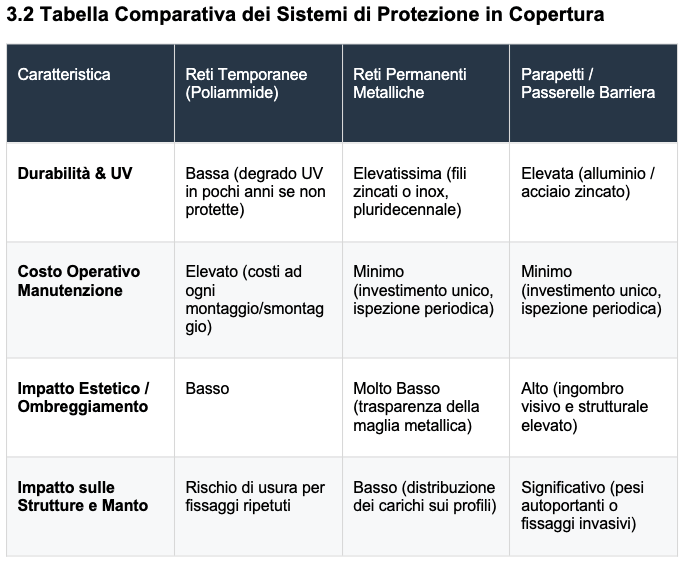

4. Normative Tecniche di Prova e Test Prestazionali

In assenza di un'unica norma armonizzata specifica per le reti permanenti metalliche, l'idoneità del prodotto viene attestata combinando norme sui materiali con prove prestazionali mutuate da settori affini:

    1. Test di resistenza dinamica ad impatto (Corpo Molle):

        ◦ UNI EN 15057:2006 (Lastre nervate di fibrocemento - Metodo di prova per la resistenza all'urto).

        ◦ UNI EN 1873:2016 (Accessori prefabbricati per coperture - Cupole monolitiche di materiale plastico). Le reti anticaduta metalliche di alta qualità vengono testate lasciando cadere un corpo molle da 50 kg da un'altezza di caduta fino a 240 cm, generando un'energia d'impatto di 1200 J (il doppio dei 600 J standard) senza subire sfondamenti.

    2. Test di resistenza statica: Verifica della resistenza al carico statico uniformemente distribuito di 150 kg/m² (1,5 kN/m²) secondo la DGR Veneto n. 2774/2009.

    3. Resistenza dei nodi elettrosaldati e trattamenti:

        ◦ UNI EN 10223-4: Prescrive una resistenza a taglio del nodo saldato pari ad almeno il 75% del carico di rottura del filo.

        ◦ UNI EN 1179 e UNI EN 10244-2: Garantiscono lo spessore e l'aderenza della zincatura protettiva.

    4. Resistenza alla corrosione: Prove di invecchiamento accelerato in nebbia salina neutra secondo la norma UNI EN ISO 9227:2017 per 1000 ore.

5. Focus Tecnico: Calcolo alle Estremità, Tenute Meccaniche degli Ancoraggi e Sollecitazioni

Un sistema di protezione anticaduta è affidabile solo se l'insieme costituito da rete, fissaggi, elementi di supporto e struttura portante è in grado di assorbire e trasferire correttamente le forze generate da un eventuale impatto.

5.1 Analisi delle Sollecitazioni Risultanti e Scomposizione dei Carichi

All'atto dell'arresto della caduta di un operatore sulla rete, la deformazione elastica della maglia metallica fa sì che la sollecitazione risultante (F) venga trasmessa ai bordi con un'inclinazione α rispetto al piano orizzontale di riposo della rete.

Per procedere alla verifica analitica delle tenute meccaniche, occorre eseguire la scomposizione vettoriale della forza d'impatto nelle due componenti principali:

    • Sollecitazione orizzontale Fx (kN/m): Agisce parallelamente al piano della struttura generando sforzi di trazione/scorrimento sui fissaggi.

    • Sollecitazione verticale Fy (kN/m): Agisce ortogonalmente al piano generando sollecitazioni di estrazione (pull-out) o taglio sui fissaggi.

I calcoli analitici considerano le sollecitazioni distribuite su un'area di influenza Ainfl = L × P, dove L è la luce dell'apertura da proteggere e P è la profondità convenzionale della zona di caduta (pari a 1 metro).

5.2 Sistema Integrato: Strutture, Supporti e Fissaggi

Il corretto trasferimento del carico alla struttura dell'edificio richiede l'interazione coordinata di tre componenti:

    1. Struttura di Ancoraggio (STR): Gli elementi portanti dell'edificio in Calcestruzzo/C.A.P. (CLS), Legno (LGN) o Acciaio (ACC).

    2. Elementi di Supporto (SUP): Ripartiscono il carico distribuendolo sulla struttura. Le tipologie minime impiegate comprendono listelli in legno (LST, sez. min. 50×50 mm), profili piatti in ferro zincato (PTT, sez. min. 30×3 mm) o profili angolari (ANG, sez. min. 30×30×2 mm).

    3. Elementi di Fissaggio (FIS): Viti da calcestruzzo (V.CEM, Φ 6 o 8 mm), viti da legno (V.LGN, Φ 6 o 8 mm) o viti per strutture metalliche (V.FER, Φ 6 mm).

5.3 Calcolo e Tenuta Meccanica alle Estremità (Testate e Bordi)

Le zone perimetrali e le estremità di testata della rete rappresentano i punti più critici dell'installazione, sottoposti ai picchi di sollecitazione più elevati. In queste aree occorre attenersi a rigorosi criteri geometrici e prestazionali:

    • Distanza dal bordo della struttura (D): Indipendentemente dal tipo di fissaggio o supporto utilizzato, l'installazione delle viti deve avvenire a una distanza dal bordo interno dell'elemento strutturale D ≥ 40 mm per prevenire fessurazioni del legno o sbrecciature del calcestruzzo.

    • Chiusura di testata SENZA profilo di supporto trasversale: Quando l'estremità di testata della rete viene ancorata direttamente alla struttura senza l'interposizione del profilo di supporto, per garantire la tenuta meccanica dell'ancoraggio è necessario dimezzare il passo dei fissaggi (p) per un tratto di almeno 1 metro dall'estremità di testata. Il raddoppio dei punti di ancoraggio su questa fascia assicura l'assorbimento dei carichi di picco alle estremità.

    • Chiusura di testata CON profilo di supporto: È necessario mantenere libere almeno 2 maglie di rete oltre il bordo strutturale trasversale.

    • Obbligo di validazione da parte di un tecnico abilitato: Le tabelle dimensionali fornite dai produttori hanno valore indicativo. Il calcolo e la verifica di resistenza delle strutture di ancoraggio, dei supporti e della tenuta meccanica dei fissaggi devono essere convalidati da un ingegnere strutturista abilitato prima della posa in opera.

6. Integrazione Tecnica con Altri Sistemi di Copertura (EFC e Camminamenti)

I lucernari industriali non svolgono unicamente la funzione di illuminazione naturale, ma integrano frequentemente ulteriori presidi impiantistici o si collocano lungo i percorsi di transito in quota.

6.1 Lucernari con Evacuatori Forzati di Fumo e Calore (EFC)

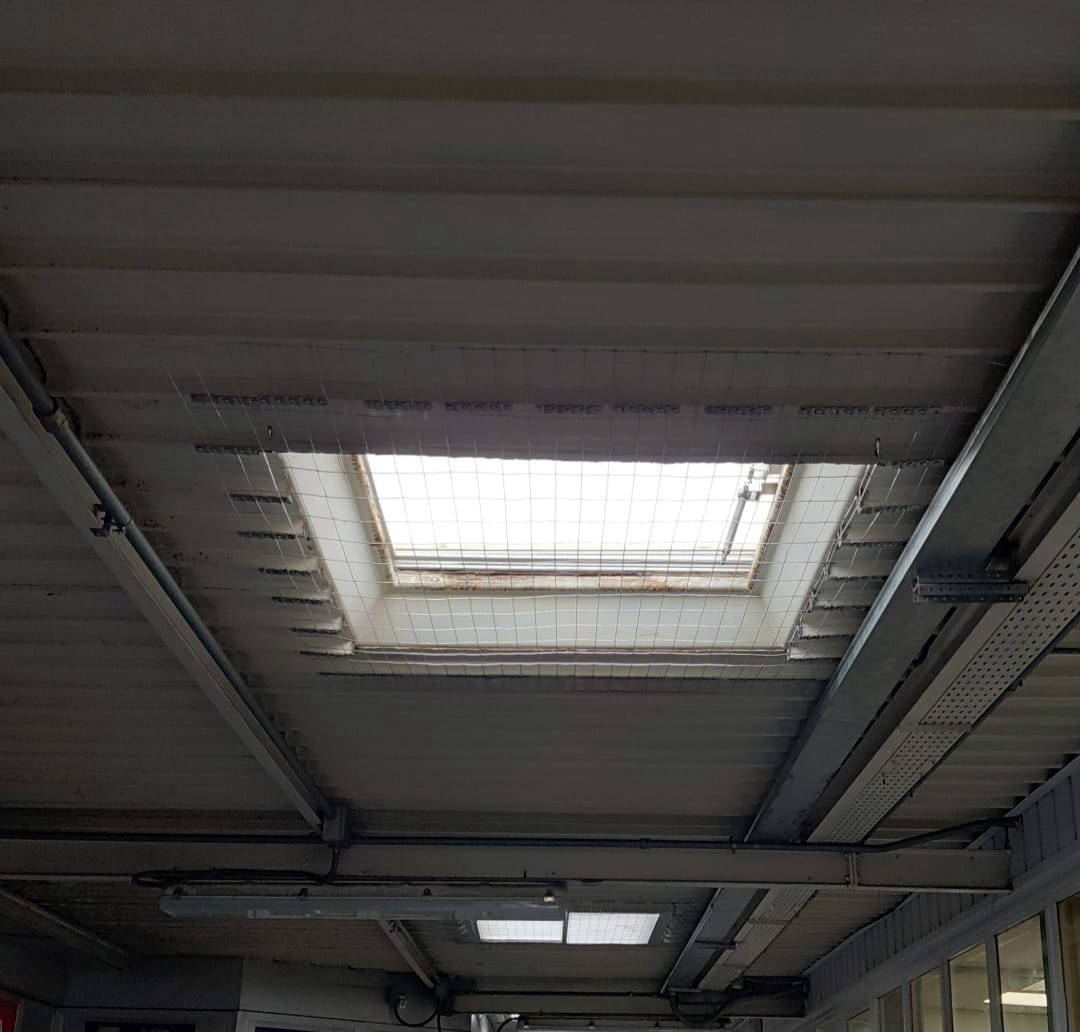

Nei lucernari dotati di sistemi EFC, l'installazione della rete permanente (sia all'intradosso che all'estradosso) deve garantire che il movimento di apertura automatica dei battenti non venga in alcun modo ostacolato. La presenza della rete assicura che, anche durante le fasi di apertura d'emergenza o durante i test di manutenzione antincendio, l'apertura non si trasformi in un vuoto sbarrato ma rimanga protetta contro la caduta di persone o oggetti, mantenendo inalterata la superficie utile di evacuazione fumi (Auv).

6.2 Passerelle Pedonabili e Camminamenti di Sicurezza

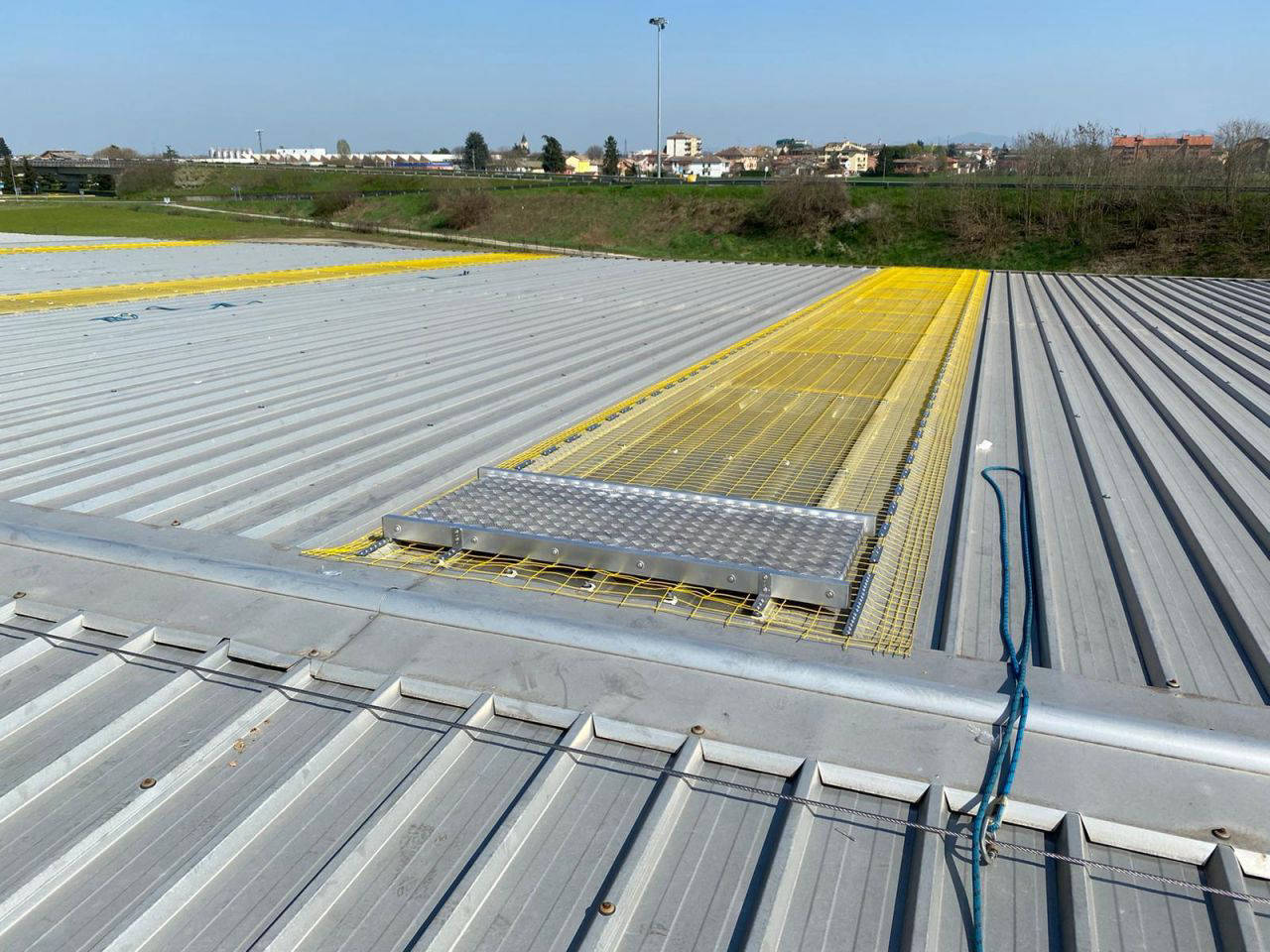

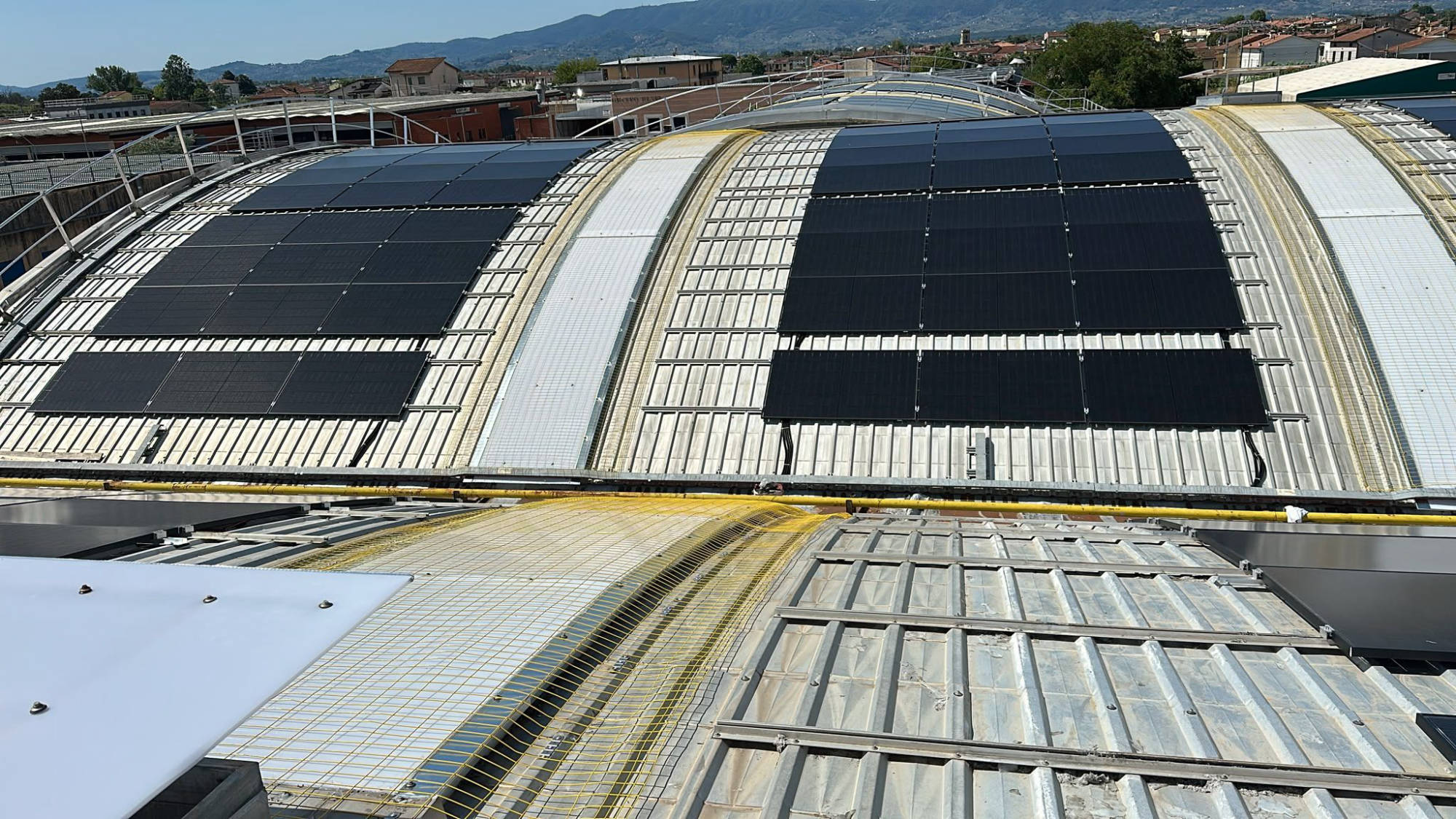

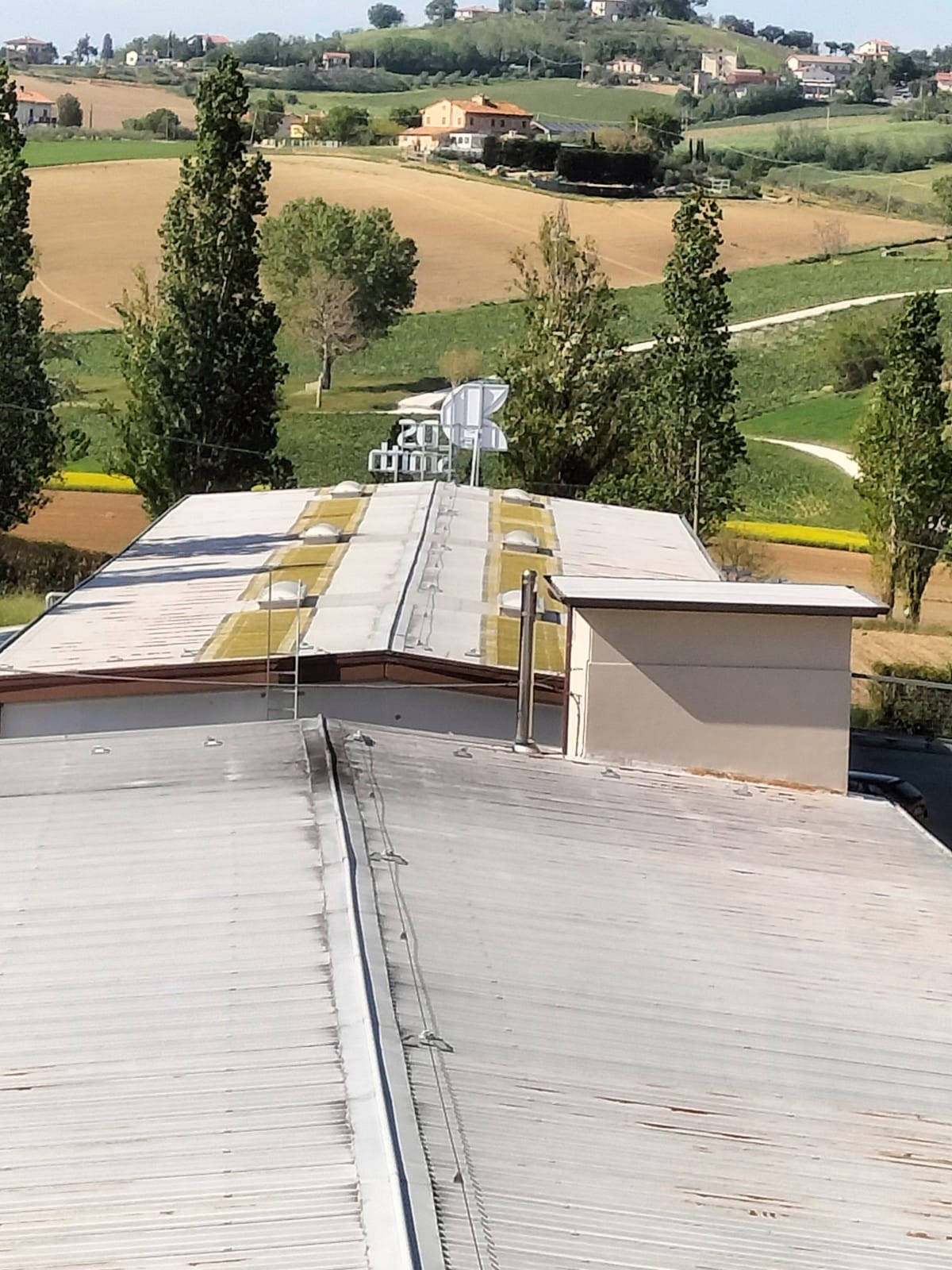

Nei tetti ad alta densità manutentiva (es. presenza di impianti di climatizzazione o fotovoltaico), la protezione dei lucernari con reti permanenti all'estradosso va utilmente affiancata alla posa di camminamenti pedonabili antiscivolo. Questo binomio permette di definire percorsi di transito chiari, impedendo al manutentore di calpestare direttamente il manto traslucido e offrendo una protezione passiva completa sia sul percorso che nelle zone limitrofe.

7. Sicurezza durante l'Installazione in Cantiere

L'installazione di un sistema destinato a prevenire le cadute dall'alto costituisce essa stessa un'attività ad alto rischio per gli operatori di montaggio. Pertanto, la fase di cantiere richiede un'attenta pianificazione:

    • Accesso ed elevazione: Privilegiare l'impiego di Piattaforme di Lavoro Elevabili (PLE) con cestello per gli interventi dall'interno o l'uso di trabattelli/ponti su ruote posizionati su fondo stabile.

    • Protezione temporanea durante la posa: Gli installatori operanti sul tetto devono essere costantemente vincolati a linee vita temporanee/permanenti o punti di ancoraggio Tipo A (UNI EN 795) tramite imbracature e cordini dotati di assorbitore di energia.

    • Pianificazione della sicurezza: Redazione di un Piano Operativo di Sicurezza (POS) specifico per il cantiere, con evidenziazione delle sequenze di montaggio e segregazione dell'area sottostante al lucernario per evitare rischi da caduta di utensili o componenti.

8. Ispezione, Manutenzione Periodica e Registro dei Controlli

Affinché una rete anticaduta permanente mantenga inalterata la sua efficienza protettiva nel corso degli anni, il proprietario dell'immobile o l'amministratore/facility manager ha l'obbligo di predisporre un piano di controllo e manutenzione periodica.

8.1 Frequenza delle Ispezioni

    • Controllo periodico ordinario: Da eseguirsi con cadenza almeno annuale da parte di personale qualificato.

    • Ispezione straordinaria: Da effettuare tempestivamente a seguito di eventi atmosferici eccezionali (forti nevicate con carico d'accumulo, nevicate straordinarie, trombe d'aria o grandinate di forte intensità) o qualora si sia verificato un urto/impatto sulla rete.

8.2 Oggetto delle Verifiche Tecniche

    • Verifica dello stato di conservazione della zincatura/rivestimento protettivo e assenza di corrosione sui nodi elettrosaldati.

    • Controllo del serraggio e dello stato di conservazione di tutti i fissaggi meccanici (viti e tasselli) sulla struttura portante.

    • Verifica dell'assenza di deformazioni plastiche permanenti o frecce residue anomale della maglia metallica.

    • Rimozione di eventuali accumuli di detriti, foglie o vegetazione che possano trattenere umidità e innescare fenomeni corrosivi.

8.3 Registro delle Ispezioni

Tutti gli esiti dei controlli devono essere formalizzati ed annotati nel Fascicolo dell'Opera o nel Registro dei Controlli dei Sistemi Anticaduta dell'immobile, da esibire su richiesta degli organi di vigilanza (ATS/ASL) o dei coordinatori per la sicurezza.

9. Checklist di Presa in Consegna e Documentazione Obbligatoria

Al termine dei lavori di installazione delle reti anticaduta permanenti, il committente/proprietario deve pretendere dall'impresa esecutrice la seguente documentazione tecnica completa, indispensabile per la conformità dell'opera:

    1. Dichiarazione di Corretta Posa in Opera: Sottoscritta dal legale rappresentante dell'impresa installatrice qualificata, attestante il rispetto delle istruzioni del produttore.

    2. Certificato di Conformità del Prodotto: Rilasciato dal produttore e corredato dai report di laboratorio inerenti i test d'impatto (UNI EN 15057 / UNI EN 1873) e di nebbia salina (UNI EN ISO 9227).

    3. Relazione di Calcolo Strutturale e Verifica degli Ancoraggi: Redatta e timbrata da un ingegnere o tecnico abilitato, contenente la verifica di idoneità della struttura ospitante e dei relativi fissaggi (con dettaglio delle componenti Fx e Fy e distanza bordo D ≥ 40 mm).

    4. Manuale di Uso e Manutenzione: Contenente il programma dei controlli periodici e le schede per la registrazione delle ispezioni.

10. Attenzione alle "False" Reti Anticaduta

Nel settore della sicurezza in copertura si riscontra talvolta l'impiego improprio di ordinarie reti metalliche da recinzione adattate all'uso anticaduta. A un esame visivo superficiale i prodotti possono sembrare simili, ma dal punto di vista tecnico e di sicurezza le differenze sono sostanziali:

    • Le reti da recinzione non hanno saldature certificate a taglio e non garantiscono i valori minimi di resistenza del filo e della maglia.

    • Non sono state sottoposte a prove dinamiche di impatto con corpo molle né a prove di carico statico.

    • In caso di caduta o sfondamento, una rete non certificata rischia di lacerarsi o cedere sugli ancoraggi, con conseguenze fatali.

È pertanto indispensabile pretendere il Certificato di Conformità rilasciato da un laboratorio accreditato e la documentazione tecnica del produttore.

11. Conclusioni

La prevenzione dello sfondamento dei lucernari sulle coperture industriali è un requisito imprescindibile per la tutela dei lavoratori in quota. L'installazione di reti anticaduta permanenti metalliche assicura conformità al D.Lgs. 81/2008, garantisce una durata poliennale senza degrado da raggi UV e azzera i costi ricorrenti dei sistemi temporanei da cantiere.

Affinché il sistema garantisca la massima efficacia, la progettazione deve affrontare rigorosamente l'analisi delle sollecitazioni (Fx e Fy), il rispetto delle distanze dai bordi e il calcolo della tenuta meccanica degli ancoraggi alle estremità, affidando la convalida strutturale a un professionista abilitato.
